Redis는 어떤식으로 EventLoop(이벤트루프)를 구성하는가

GuTTe 2023. 7. 11. 22:52

Redis EventLoop Architecture

개론

redis의 공식문서를 보면 자기네들은 자체적인 libev등을 사용하지 않고 자체적인 이벤트루프를 구현해서 쓴다고한다.

자체적인 이벤트루프란 무엇인가 어떻게 만들었을 까 궁금증이 생겨 소스코드를 다운받아 gdb의 콜스택추적 기능을 사용하여 분석을 시작하였다.

아래내용은 redis가 데이터를 어떻게 처리하느냐보다 redis는 어떤식으로 네트워킹 모델을 만들었는가 이벤트루프를 구성하였는가에 초점을 맞춘 분석글이다.

컴파일

소규모 소스코드의 경우 구조를 몇 번의 클릭만으로 파악할 수 있지만 redis의 경우 많은 소스코드 파일으 가지고 있어 분석에 어려움이 있다. 그렇기에 gdb의 backtrace 기능과 watch point를 사용해서 콜 스택을 추적하고 어떤식으로 진입점을 가지는지 어떤 함수에서 처리하는지 알 수 있다.

그러기 위해서는 디버깅할 수 있게 컴파일을 진행하는 것이 우선이다.

redis의 source코드를 다운받고 src 폴더로 들어가면 Makefile이 존재한다. Makefile내부에서 noopt: 부분이 존재하는데 이 부분에 -g -ggdb 옵션을 추가로넣고 저장한다.

그리고 아래의 커맨드를 쉘에서 실행하여 컴파일을 진행한다.

make noopt

디버깅

redis의 문서(https://redis.io/docs/reference/internals/internals-rediseventlib/)를 보면 이벤트루프의 구조로 epoll API를 사용하는 것을 알 수 있다. 이를 근거로 일반적으로 서버에서 epoll api를 사용해서 클라이언트의 입력을 처리하기 까지 아래의 절차를 거칠것으로 추측된다.

  1. epoll_create로 epoll instance를 만들고 파일디스크립터를 반환받을 것이다.
  2. epoll_wait로 알림받기 위해서는 등록할 서버의 socket file descriptor를 생성해야할것이다.
  3. epoll_wait api를 호출하여 알림을 대기할 것이다.
  4. 클라이언트의 입력을 받을려면 read 시스템콜을 호출할것이다.

epoll_create

epoll API를 사용하기 위해서는 먼저 epoll_create함수를 통해 epoll instance를 만들고 instance에 대한 file descriptor을 반환받아야 한다. 그렇다면 gdb에 epoll_create함수에 breakpoint를 걸고 run 커맨드르 실행한다.

pwndbg> b *epoll_create
pwndbg> r
pwndbg> bt
#0  epoll_create () at ../sysdeps/unix/syscall-template.S:120
#1  0x00005555555da4c0 in aeApiCreate (eventLoop=0x7ffff782a140) at /home/tuuna/redis/src/ae_epoll.c:49
#2  0x00005555555daa53 in aeCreateEventLoop (setsize=10128) at ae.c:88
#3  0x00005555555e771e in initServer () at server.c:2624
#4  0x00005555555f4b23 in main (argc=1, argv=0x7fffffffdfa8) at server.c:7306
#7  0x00005555555d58a5 in _start ()

bt 커맨드를 통해 콜스택을 출력하였다. redis는 eventloop를 구성하기위해 위의 함수를 순서대로 호출하는 것을 알 수 있다.

이제 소스코드단에서 확인을 진행한다.

// server.c
// initServer()
server.el = aeCreateEventLoop(server.maxclients+CONFIG_FDSET_INCR);
  if (server.el == NULL) {
      serverLog(LL_WARNING,
          "Failed creating the event loop. Error message: '%s'",
          strerror(errno));
      exit(1);
}
// ae.c
// aeCreateEventLoop
// call epoll_create()
aeEventLoop *eventLoop;
...
if ((eventLoop = zmalloc(sizeof(*eventLoop))) == NULL) goto err;
eventLoop->events = zmalloc(sizeof(aeFileEvent)*setsize);
eventLoop->fired = zmalloc(sizeof(aeFiredEvent)*setsize);
...
if (aeApiCreate(eventLoop) == -1) goto err;
/* Events with mask == AE_NONE are not set. So let's initialize the
 * vector with it. */
for (i = 0; i < setsize; i++)
    eventLoop->events[i].mask = AE_NONE;
return eventLoop;
// ae_epoll.c
// aeApiCreate()
state->epfd = epoll_create(1024); /* 1024 is just a hint for the kernel */
if (state->epfd == -1) {
    zfree(state->events);
    zfree(state);
    return -1;
}
...
eventLoop->apidata = state;

핵심적인 부분은 aeEventLoop *eventLoop 선언하고 할당받으며 epoll_create로 받은 값을 설정 및 연결을 관리할 클라이언트의 목록(events), 순간적인 알림을 받아 처리할 목록(fired)를 초기화하고 eventLoop를 반환하여 전역변수로 선언된 server.el에 할당하는 것을 알 수 있다.

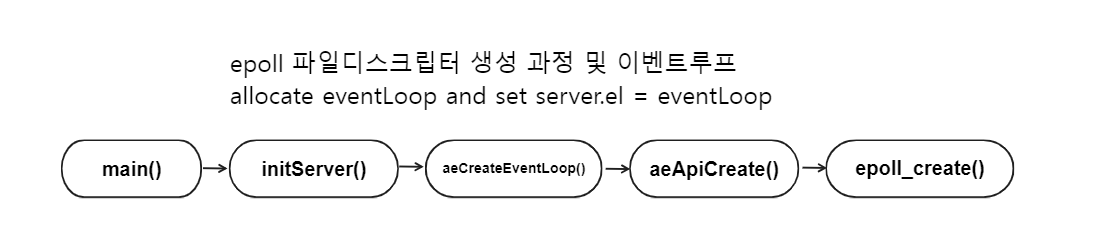

그림으로 표현하자면 아래와 같다.

listen & bind & epoll_ctl

epoll_create로 epoll instance에 대한 file descriptor을 받았다면 이제 server socket을 만들고 listen하고 bind하고 epoll_ctl api를 통해 해당 server socket fd 를 등록해야 한다.

bind 함수에 breakpoint를 걸고 콜스택을 확인해보자.

pwndbg> b *bind
pwndbg> r
pwndbg> bt
#0  bind () at ../sysdeps/unix/syscall-template.S:120
#1  0x00005555555dc7b5 in anetListen (err=0x5555558a29f0 <server+1584> "", s=6, sa=0x555555ad1ba0, len=16, backlog=511) at anet.c:421
#2  0x00005555555dcaa5 in _anetTcpServer (err=0x5555558a29f0 <server+1584> "", port=6379, bindaddr=0x0, af=2, backlog=511) at anet.c:470
#3  0x00005555555dcb74 in anetTcpServer (err=0x5555558a29f0 <server+1584> "", port=6379, bindaddr=0x7ffff7820050 "*", backlog=511) at anet.c:488
#4  0x00005555555e6f4e in listenToPort (sfd=0x5555558a25a0 <server+480>) at server.c:2465
#5  0x00005555556f0148 in connSocketListen (listener=0x5555558a25a0 <server+480>) at socket.c:349
#6  0x00005555555e1a3a in connListen (listener=0x5555558a25a0 <server+480>) at /home/tuuna/redis/src/connection.h:432
#7  0x00005555555e81a1 in initListeners () at server.c:2813
#8  0x00005555555f4b85 in main (argc=1, argv=0x7fffffffdfa8) at server.c:7319

위의 콜스택을 기반으로 어떤 과정을 통해서 socket을 만들고 bind, listen까지 거치는지 그리고 해당 소켓을 기반으로 epoll_ctl과정을 거치는지 소스코드 기반으로 확인을 진행한다.

main()함수에서 initServer()함수를 통해 성공적으로 eventLoop를 초기화 되었다면 initListeners()함수를 호출하여 server socker fd를 생성하고 bind, listen, epoll에 등록 및 만들어진 소켓에 대해 클라이언트의 접속 요청이 왔을 때 accept 핸들러를 등록한다.

먼저 주목해야 할 코드는 listener에 따른 핸들러들이 등록된 구조체를 listener→ct에 할당하는 것이다.

// server.c
// initListeners()
connListener *listener;
if (server.port != 0) {
    conn_index = connectionIndexByType(CONN_TYPE_SOCKET);
    if (conn_index < 0)
        serverPanic("Failed finding connection listener of %s", CONN_TYPE_SOCKET);
    listener = &server.listeners[conn_index];
    listener->bindaddr = server.bindaddr;
    listener->bindaddr_count = server.bindaddr_count;
    listener->port = server.port;
    listener->ct = connectionByType(CONN_TYPE_SOCKET);
}

connentionnByType()함수를 통해 ConnectionType이라는 구조체를 ct에 할당되게 된다. ConnectionType 구조체는 상황에 맞게 핸들러를 호출 할 수 있도록 함수 포인터들을 모은 구조체이다.

// connection.c
ConnectionType *connectionByType(const char *typename) {
  ConnectionType *ct;
  for (int type = 0; type < CONN_TYPE_MAX; type++) {
      ct = connTypes[type];
      if (!ct)
          break;

      if (!strcasecmp(typename, ct->get_type(NULL)))
          return ct;
  }

  serverLog(LL_WARNING, "Missing implement of connection type %s", typename);

  return NULL;
}
// socket.c
static ConnectionType CT_Socket = {
...
    /* ae & accept & listen & error & address handler */
    .ae_handler = connSocketEventHandler,
    .accept_handler = connSocketAcceptHandler,
    .addr = connSocketAddr,
    .is_local = connSocketIsLocal,
    .listen = connSocketListen,

    /* create/shutdown/close connection */
    .conn_create = connCreateSocket,
    .conn_create_accepted = connCreateAcceptedSocket,
    .shutdown = connSocketShutdown,
    .close = connSocketClose,

    /* connect & accept */
    .connect = connSocketConnect,
    .blocking_connect = connSocketBlockingConnect,
    .accept = connSocketAccept,

    /* IO */
    .write = connSocketWrite,
    .read = connSocketRead,
    .set_write_handler = connSocketSetWriteHandler,
    .set_read_handler = connSocketSetReadHandler,
    .get_last_error = connSocketGetLastError,
};
// server.c
// initListeners()
if (connListen(listener) == C_ERR) {
    serverLog(LL_WARNING, "Failed listening on port %u (%s), aborting.", listener->port, listener->ct->get_type(NULL));
    exit(1);
}

// connection.h
/* Listen on an initialized listener */
static inline int connListen(connListener *listener) {
    return listener->ct->listen(listener);
}

그리고 connListen함수를 호출하여 인자로 이전에 세팅한 listener를 넘겨준다.

connListen함수는 인자로 주어진 listener에 대해 listen 핸들러를 호출한다. 위에 언급한 ConnectionType 구조체의 listen 필드는 connSocketListen 함수로 등록되어 있다.

즉, connSocketListen()함수를 호출하고 listener를 인자로 넘긴다.

connSocketListen()함수는 내부적으로 listenToPort()함수를 호출한다.

static int connSocketListen(connListener *listener) {
    return listenToPort(listener);
}

listenToPort()함수에서 핵심적으로 봐야할 부분은 tcp socket을 만드는 함수와 해당 소켓을 non blocking으로 설정하는 함수이다.

// server.c
// listenToPort()

if (strchr(addr,':')) {
    /* Bind IPv6 address. */
    sfd->fd[sfd->count] = anetTcp6Server(server.neterr,port,addr,server.tcp_backlog);
} else {
    /* Bind IPv4 address. */
    sfd->fd[sfd->count] = anetTcpServer(server.neterr,port,addr,server.tcp_backlog);
}

...
anetNonBlock(NULL,sfd->fd[sfd->count]);

먼저 anetTcpServer함수를 살펴보면 내부적으로 _anetTcpServer함수를 호출한다.

// anet.c
int anetTcpServer(char *err, int port, char *bindaddr, int backlog)
{
    return _anetTcpServer(err, port, bindaddr, AF_INET, backlog);
}

_anetTcpServer함수는 내부적으로 socket fd를 생성하고 anetListen함수를 통해 bind(), listen()까지 진행한다. 그리고 만들어진 socket을 return 한다.

// anet.c
// _anetTcpServer()
...
for (p = servinfo; p != NULL; p = p->ai_next) {
    if ((s = socket(p->ai_family,p->ai_socktype,p->ai_protocol)) == -1)
        continue;

    if (af == AF_INET6 && anetV6Only(err,s) == ANET_ERR) goto error;
    if (anetSetReuseAddr(err,s) == ANET_ERR) goto error;
    if (anetListen(err,s,p->ai_addr,p->ai_addrlen,backlog) == ANET_ERR) s = ANET_ERR;
    goto end;
}
...
// anet.c
// anetListen()
static int anetListen(char *err, int s, struct sockaddr *sa, socklen_t len, int backlog) {
    if (bind(s,sa,len) == -1) {
        anetSetError(err, "bind: %s", strerror(errno));
        close(s);
        return ANET_ERR;
    }

    if (listen(s, backlog) == -1) {
        anetSetError(err, "listen: %s", strerror(errno));
        close(s);
        return ANET_ERR;
    }
    return ANET_OK;
}

그리고 마지막으로 initListeners()함수에서 클라이언트의 요청이 왔을 때 listener→ct에 등록한 ConnectionType 구조체의 accept_handler 함수 포인터를 호출 하도록 등록한다. 이 때 accept_handler에 등록된 함수는 connSocketAcceptHandler()함수 이다.

// server.c
// initListeners()
if (createSocketAcceptHandler(listener, connAcceptHandler(listener->ct)) != C_OK){
    serverPanic("Unrecoverable error creating %s listener accept handler.", listener->ct->get_type(NULL));
}
// server.c
// createSocketAcceptHandler()
int createSocketAcceptHandler(connListener *sfd, aeFileProc *accept_handler) {
    int j;

    for (j = 0; j < sfd->count; j++) {
        if (aeCreateFileEvent(server.el, sfd->fd[j], AE_READABLE, accept_handler,sfd) == AE_ERR) {
            /* Rollback */
            for (j = j-1; j >= 0; j--) aeDeleteFileEvent(server.el, sfd->fd[j], AE_READABLE);
            return C_ERR;
        }
    }
    return C_OK;
}

createSocketAcceptHandler()함수는 내부적으로 aeCreateFileEvent함수를 호출하여 추후 epoll_wait api를 통해서 server socket fd EPOLLIN 알림받았을 때(즉, 커넥션 요청이 왔을 때) read를 호출해야 하는데 이 때 read를 호출할 때 accept_handler를 호출하도록 등록한다.

// ae.c
int aeCreateFileEvent(aeEventLoop *eventLoop, int fd, int mask,
        aeFileProc *proc, void *clientData)
{
    if (fd >= eventLoop->setsize) {
        errno = ERANGE;
        return AE_ERR;
    }
    aeFileEvent *fe = &eventLoop->events[fd];

    if (aeApiAddEvent(eventLoop, fd, mask) == -1)
        return AE_ERR;
    fe->mask |= mask;
    if (mask & AE_READABLE) fe->rfileProc = proc;
    if (mask & AE_WRITABLE) fe->wfileProc = proc;
    fe->clientData = clientData;
    if (fd > eventLoop->maxfd)
        eventLoop->maxfd = fd;
    return AE_OK;
}

위에서 보는거처럼 mask값이 어떻게 세팅되어있냐에 따라 rfileProc에 설정할지 wfileProc에 설정할지 알 수 있다.

이 부분이 추후 설명할 epoll_wait 함수를 통해 반한된 FILE DESCRIPTOR들이 어떠한 알림(EPOLLIN, EPOLLOUT)인지 확인하고 그에 맞는 rfileProc, wfileProc 함수 포인터를 호출한다.

아직 내용을 적진 않았지만 알림받은 파일디스크립터가 server fd라면 등록된 accept_handler 즉, connSocketAcceptHandler함수이다. client fd의 경우 readQueryFromClient함수이다.

// ae_epoll.c
static int aeApiAddEvent(aeEventLoop *eventLoop, int fd, int mask) {
    aeApiState *state = eventLoop->apidata;
    struct epoll_event ee = {0}; /* avoid valgrind warning */
    /* If the fd was already monitored for some event, we need a MOD
     * operation. Otherwise we need an ADD operation. */
    int op = eventLoop->events[fd].mask == AE_NONE ?
            EPOLL_CTL_ADD : EPOLL_CTL_MOD;

    ee.events = 0;
    mask |= eventLoop->events[fd].mask; /* Merge old events */
    if (mask & AE_READABLE) ee.events |= EPOLLIN;
    if (mask & AE_WRITABLE) ee.events |= EPOLLOUT;
    ee.data.fd = fd;
    if (epoll_ctl(state->epfd,op,fd,&ee) == -1) return -1;
    return 0;
}

그리고 aeApiAddEvent함수를 호출하여 이전에 만든 server socket fd를 epoll_ctl를 통해 등록한다.

여기서 알 수 있는 점이 Edge Trigger를 사용하는 Nginx와 다르게 Redis는 EPOLLET 플래그를 안 넣는것으로 보아 Level-Trigger형식을 사용하는것을 알 수 있다.

또한 인자로 주어진 fd를 eventsLoop→events[fd]로 등록하는 것을 알 수 있다.

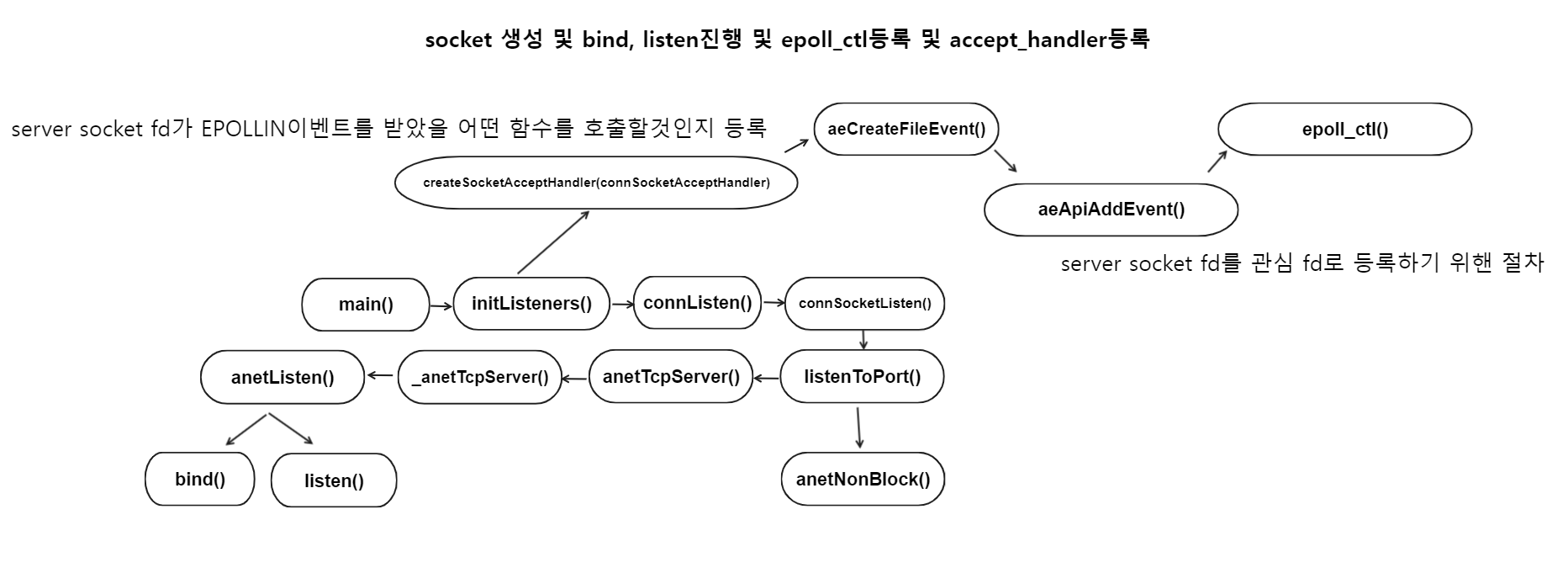

여기까지 socket fd를 만들고 bind, listen하고 accept_handler등록하고 epoll_ctl을 통해 등록하는 과정이다. 과정을 그림으로 표현하면 아래와 같다.

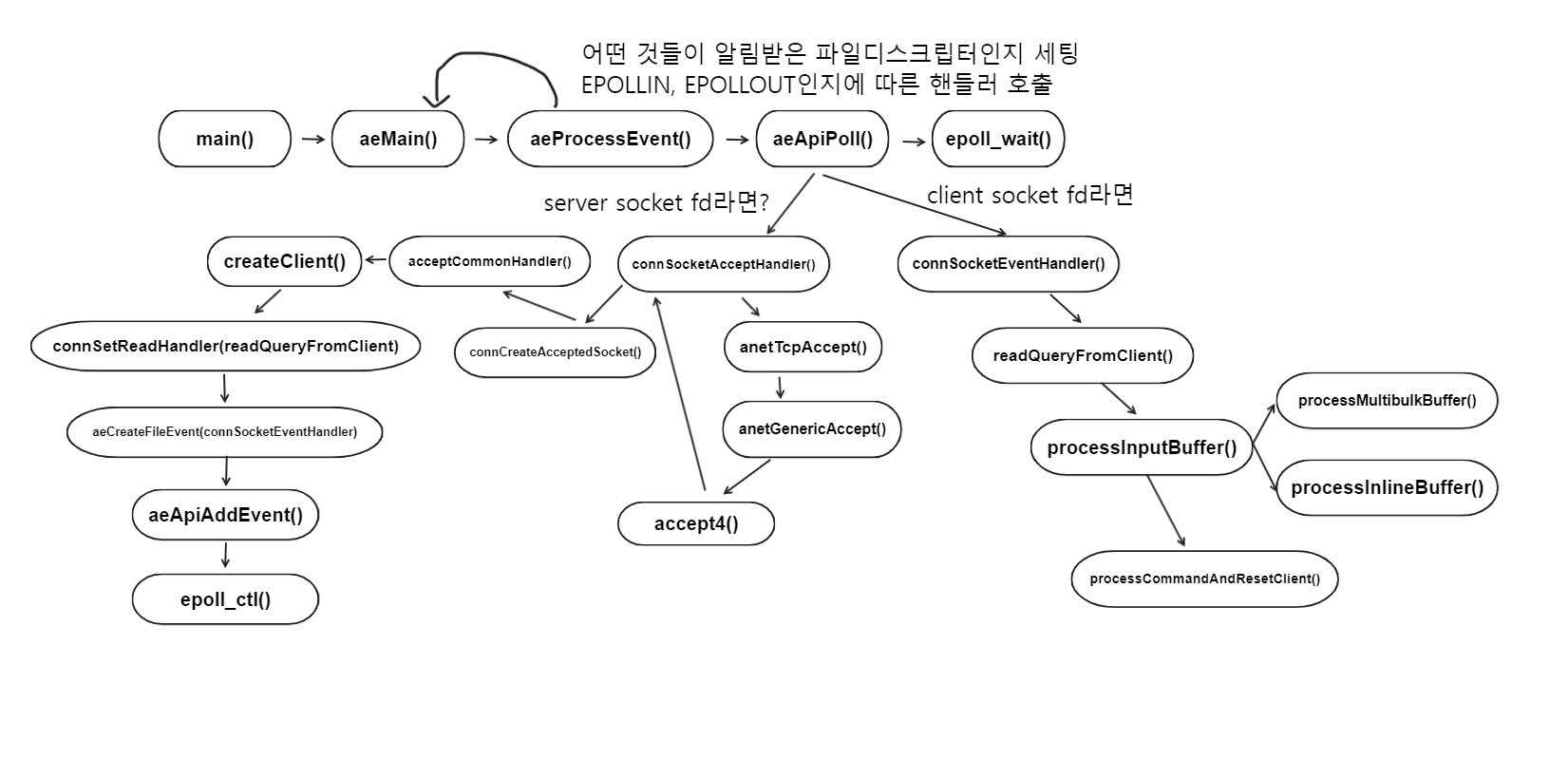

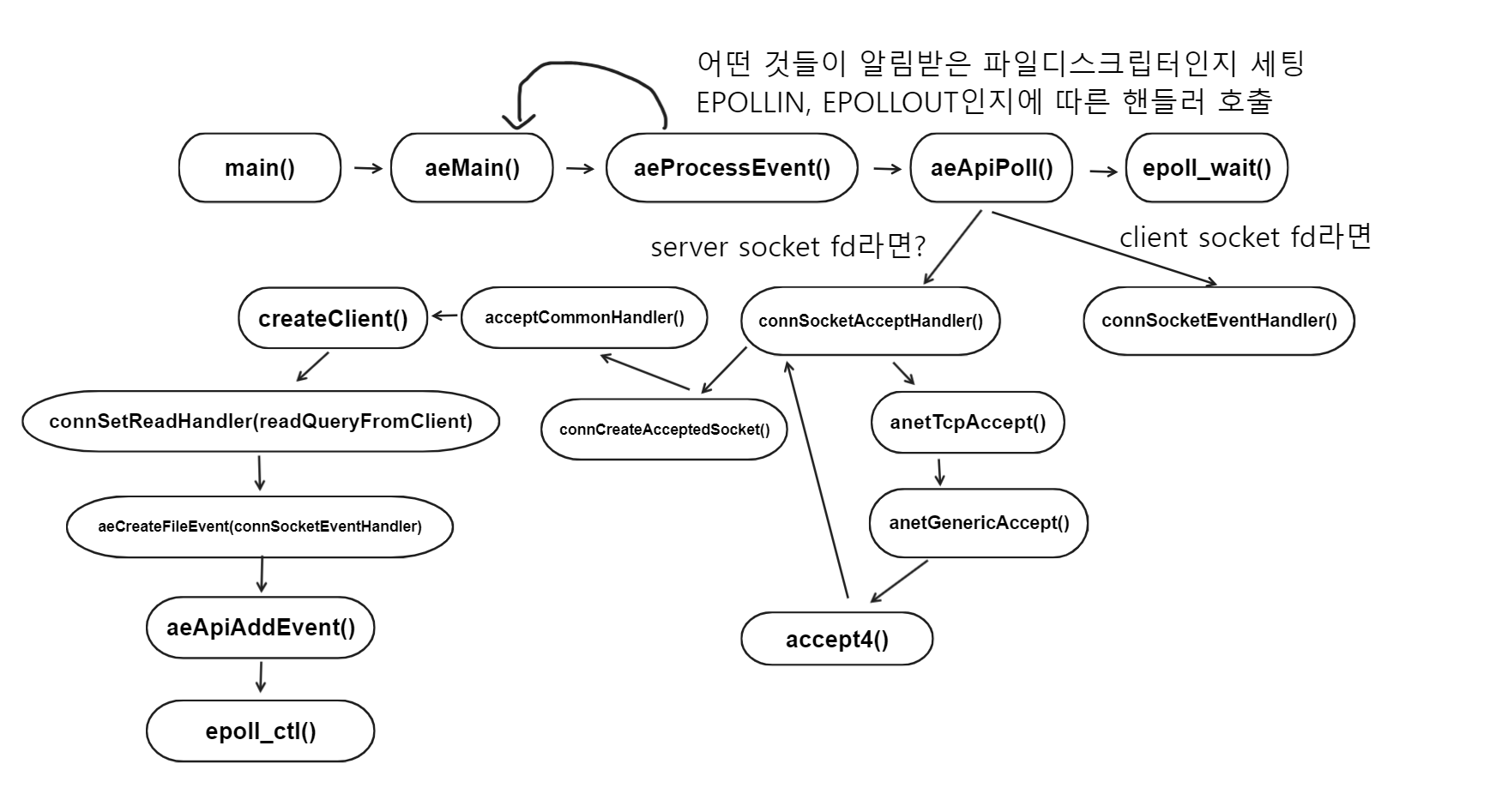

epoll_wait

지금까지 server socket fd를 생성하고 epoll에 등록하는 절차, eventLoop를 초기화하는 절차를 살펴보았다.

이번에는 redis가 어떻게 이벤트루프 처리하는지 알아보는 과정을 가질 것이다.

epoll api를 사용한다면 이벤트루프의 처리를 epoll_wait에서 처리를 진행한다. epoll_wait에 breakpoint를 걸고 run한다.

pwndbg> b *epoll_wait
pwndbg> r
pwndbg> bt
#0  epoll_wait (epfd=5, events=0x7ffff78fd000, maxevents=10128, timeout=0) at ../sysdeps/unix/sysv/linux/epoll_wait.c:28
#1  0x00005555555da81c in aeApiPoll (eventLoop=0x7ffff782a140, tvp=0x7fffffffddb0) at /home/tuuna/redis/src/ae_epoll.c:114
#2  0x00005555555db465 in aeProcessEvents (eventLoop=0x7ffff782a140, flags=27) at ae.c:403
#3  0x00005555555db77d in aeMain (eventLoop=0x7ffff782a140) at ae.c:501
#4  0x00005555555f4d6a in main (argc=1, argv=0x7fffffffdfa8) at server.c:7365

main함수에서 aeMain함수를 호출고 인자로 server.el 즉, 이전에 초기화한 eventLoop를 넘겨준다.

// server.c
// main()
...
aeMain(server.el);
...

aeMain함수는 while 반복문을 통해서 aeProcessEvents함수를 지속적으로 호출한다.

// ae.c
void aeMain(aeEventLoop *eventLoop) {
    eventLoop->stop = 0;
    while (!eventLoop->stop) {
        aeProcessEvents(eventLoop, AE_ALL_EVENTS|
                                   AE_CALL_BEFORE_SLEEP|
                                   AE_CALL_AFTER_SLEEP);
    }
}

aeProcessEvents함수 내부로 들어가면 큰 구조를 이루고 있기에 앞서 보인 콜스택에 따라 aeApiPoll 함수를 호출하는 구간을 확인하자

// ae.c
// aeProcessEvents
...
/* Call the multiplexing API, will return only on timeout or when
 * some event fires. */
numevents = aeApiPoll(eventLoop, tvp);
...

aeApiPoll함수는 내부적으로 epoll_wait api를 호출하여 등록한 이벤트 알림이 있기를 대기한다.

아래 타이머 설정을 통해 무한정 알림이 있기까지 대기하는 것이 아닌 설정한 시간만큼 wake, sleep을 반복한다.

// ae_epoll.c
static int aeApiPoll(aeEventLoop *eventLoop, struct timeval *tvp) {
    aeApiState *state = eventLoop->apidata;
    int retval, numevents = 0;

    retval = epoll_wait(state->epfd,state->events,eventLoop->setsize,
            tvp ? (tvp->tv_sec*1000 + (tvp->tv_usec + 999)/1000) : -1);

    if (retval > 0) {
        int j;

        numevents = retval;
        for (j = 0; j < numevents; j++) {
            int mask = 0;
            struct epoll_event *e = state->events+j;

            if (e->events & EPOLLIN){
                mask |= AE_READABLE;
            };
            if (e->events & EPOLLOUT){
                mask |= AE_WRITABLE;
            };
            if (e->events & EPOLLERR){
                mask |= AE_WRITABLE|AE_READABLE;
            };
            if (e->events & EPOLLHUP){
                mask |= AE_WRITABLE|AE_READABLE;
            };
            eventLoop->fired[j].fd = e->data.fd;
            eventLoop->fired[j].mask = mask;
        }
    } else if (retval == -1 && errno != EINTR) {
        panic("aeApiPoll: epoll_wait, %s", strerror(errno));
    }

    return numevents;
}

epoll_wait api가 반환하여 알림받은 디스크립터의 수를 retval에 값을 저장하고 retval이 1 이상이라면 이벤트가 발생한 디스크립터를 조사한다. 해당 이벤트가 EPOLLIN인지 EPOLLOUT인지 검사하고 이를 if - else if 구조가 아닌 if - if 구조를 통해서 검사한다. 이는 한번에 EPOLLIN과 EPOLLOUT이 발생할 수 있기 때문이다.

그리고 이벤트가 감지된 파일디스크립터를 eventLoop→fired[j]에 넣고 retval을 return한다.

다시 aeProcessEvents함수로 돌아와서 return 받은 retva과 eventLoop→fired를 통해서 EPOLLIN인지 EPOLLOUT인지 설정한 mask를 통해서 정해진 handler를 호출한다.

// ae.c
// aeProcessEvents()
...
for (j = 0; j < numevents; j++) {
    int fd = eventLoop->fired[j].fd;
    aeFileEvent *fe = &eventLoop->events[fd];
    int mask = eventLoop->fired[j].mask;
    int fired = 0; /* Number of events fired for current fd. */
...
    int invert = fe->mask & AE_BARRIER;
...
    if (!invert && fe->mask & mask & AE_READABLE) {
        fe->rfileProc(eventLoop,fd,fe->clientData,mask);
        fired++;
        fe = &eventLoop->events[fd]; /* Refresh in case of resize. */
    }

    /* Fire the writable event. */
    if (fe->mask & mask & AE_WRITABLE) {
        if (!fired || fe->wfileProc != fe->rfileProc) {
            fe->wfileProc(eventLoop,fd,fe->clientData,mask);
            fired++;
        }
    }
...
    processed++;
}
...

for문을 통해 fired에 등록된 fd를 처리한다. 여기서 재밋는 점은 write handler보다 read handler를 우선적으로 처리한다는 것이다. 이는 read한 즉시 write할 시 쿼리를 즉시 처리할 수 있으므로 유용하다.

가장 처음 클라이언트가 서버에 connect한다면 server socket fd가 가장 먼저 이벤트 알림을 받을 것이고 connect한다는 것은 EPOLLIN mask가 설정된다는 것이다.

즉, server socker fd의 rfileProc 핸들러가 호출될것이다.

이는 이전에 rfileProc핸들러에 connSocketAcceptHandler함수를 등록하는 것을 확인했으며 client가 접속하게 된다면 해당 함수를 호출하게 될것이다. 확인을 위해accept4()함수에breakpoint를 걸고 다른 터머널에서redis-cli커맨드를 실행하고call stack`을 확인해본다.

pwndbg> b *accept4
pwndbg> r
pwndbg> bt
#0  accept4 (fd=6, addr=..., addr_len=0x7fffffffdc28, flags=526336) at ../sysdeps/unix/sysv/linux/accept4.c:29
#1  0x00005555555dcd43 in anetGenericAccept (err=0x5555558a29f0 <server+1584> "", s=6, sa=0x7fffffffdc40, len=0x7fffffffdc28) at anet.c:526
#2  0x00005555555dce03 in anetTcpAccept (err=0x5555558a29f0 <server+1584> "", serversock=6, ip=0x7fffffffdd10 "P\335\377\377\377\177", ip_len=46, port=0x7fffffffdd04) at anet.c:555
#3  0x00005555556eff04 in connSocketAcceptHandler (el=0x7ffff782a140, fd=6, privdata=0x5555558a25a0 <server+480>, mask=1) at socket.c:319
#4  0x00005555555db541 in aeProcessEvents (eventLoop=0x7ffff782a140, flags=27) at ae.c:441
#5  0x00005555555db77d in aeMain (eventLoop=0x7ffff782a140) at ae.c:501
#6  0x00005555555f4d6a in main (argc=1, argv=0x7fffffffdfa8) at server.c:7365

앞서 언급한 connSocketAcceptHandler함수가 호출되는 것을 파악했었다.

또한 gdb의 single step으로 fe→rfileProc에 어떤 함수가 등록되어있는지 확인가능하다 아래는 gdb의 결과이다.

────────────────────────────────────────────────────────────────────────────────────────────────[ SOURCE (CODE) ]────────────────────────────────────────────────────────────────────────────────────────────────
In file: /home/tuuna/redis/src/ae.c
   412
   413         for (j = 0; j < numevents; j++) {
   414             int fd = eventLoop->fired[j].fd;
   415             aeFileEvent *fe = &eventLoop->events[fd];
   416             int mask = eventLoop->fired[j].mask;
 ► 417             int fired = 0; /* Number of events fired for current fd. */
   418
   419             /* Normally we execute the readable event first, and the writable
   420              * event later. This is useful as sometimes we may be able
   421              * to serve the reply of a query immediately after processing the
   422              * query. */
──────────────────────────────────────────────────────────────────────────────────────────────────[ BACKTRACE ]──────────────────────────────────────────────────────────────────────────────────────────────────
 ► 0   0x5555555db4c6 aeProcessEvents+463
   1   0x5555555db77d aeMain+46
   2   0x5555555f4d6a main+3352
─────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────
pwndbg> p *fe
$5 = {
  mask = 1,
  rfileProc = 0x5555556efeab <connSocketAcceptHandler>,
  wfileProc = 0x0,
  clientData = 0x5555558a25a0 <server+480>
}

rfileProc 함수포인터를 호출하는 시점에 fe를 print해보면 어떤식으로 구조체가 할당되어있는지 확인이 가능하다.

// socket.c
static void connSocketAcceptHandler(aeEventLoop *el, int fd, void *privdata, int mask) {
    int cport, cfd, max = MAX_ACCEPTS_PER_CALL;
    char cip[NET_IP_STR_LEN];
    UNUSED(el);
    UNUSED(mask);
    UNUSED(privdata);

    while(max--) {
        cfd = anetTcpAccept(server.neterr, fd, cip, sizeof(cip), &cport);
        if (cfd == ANET_ERR) {
            if (errno != EWOULDBLOCK)
                serverLog(LL_WARNING,
                    "Accepting client connection: %s", server.neterr);
            return;
        }
        serverLog(LL_VERBOSE,"Accepted %s:%d", cip, cport);
        acceptCommonHandler(connCreateAcceptedSocket(cfd, NULL),0,cip);
    }
}
// anet.c
// anetTcpAccept()
if ((fd = anetGenericAccept(err,serversock,(struct sockaddr*)&sa,&salen)) == ANET_ERR)
        return ANET_ERR;
// anet.c
// anetGenericAccept()
fd = accept4(s, sa, len,  SOCK_NONBLOCK | SOCK_CLOEXEC);

connSocketAcceptHandler함수는 내부적으로 anetTcpAccept함수를 호출하며 anetTcpAccept함수는 anetGenericAccept함수를 호출하여 accept4()함수를 호출한다. 이 때 accept4함수는 NON-BLOCKING을 추가 함수 없이 바로 설정을 가능하게 해준다. 그리고 accept4()함수를 통해 얻은 client fd를 반환한다.

connSocketAcceptHandler함수 내부를 좀 더 보면 accept을 통해 얻은 cfd를 반환받고 이를 기반으로 각 종 클라이언트 핸들러 및 epoll_ctl를 통한 관찰대상으로 등록하는 과정을 거친다.

// socket.c
// connSocketAcceptHandler()
...
acceptCommonHandler(connCreateAcceptedSocket(cfd, NULL),0,cip);
...

connCreateAcceptedSocket함수를 통해 connection 구조체를 만들고 cfd를 설정한다.

// socket.c
static connection *connCreateAcceptedSocket(int fd, void *priv) {
    UNUSED(priv);
    connection *conn = connCreateSocket();
    conn->fd = fd;
    conn->state = CONN_STATE_ACCEPTING;
    return conn;
}

connCreateSocket함수는 앞서 언급한 각종 핸들러들이 등록된 CT_socket의 주소값을 참조하게 하고 할당하는 기능을 지닌다.

// socket.c
static connection *connCreateSocket(void) {
    connection *conn = zcalloc(sizeof(connection));
    conn->type = &CT_Socket;
    conn->fd = -1;
    conn->iovcnt = IOV_MAX;

    return conn;
}

반환된 connection 구조체를 acceptCommonHandler함수의 인자로 주어로 주어진다. 해당 함수는 내부적으로 createClient함수를 호출하여 클라로부터 데이터를 받았을 때 처리할 수 있게하는 read 핸들러 함수를 등록하고 client의 데이터를 저장 및 처리하는 client 구조체를 설정한다.

// networking.c
// acceptCommonHandler()
/* Create connection and client */
if ((c = createClient(conn)) == NULL) {
    char addr[NET_ADDR_STR_LEN] = {0};
    char laddr[NET_ADDR_STR_LEN] = {0};
    connFormatAddr(conn, addr, sizeof(addr), 1);
    connFormatAddr(conn, laddr, sizeof(addr), 0);
    serverLog(LL_WARNING,
              "Error registering fd event for the new client connection: %s (addr=%s laddr=%s)",
              connGetLastError(conn), addr, laddr);
    connClose(conn); /* May be already closed, just ignore errors */
    return;
}
// networking.c
// createClient()
...
client *c = zmalloc(sizeof(client));
...
if (conn) {
    connEnableTcpNoDelay(conn);
    if (server.tcpkeepalive)
        connKeepAlive(conn,server.tcpkeepalive);
    connSetReadHandler(conn, readQueryFromClient);
    connSetPrivateData(conn, c);
}
...
c->conn = conn;
c->name = NULL;
c->bufpos = 0;
c->buf_peak = c->buf_usable_size;
c->qb_pos = 0;
c->querybuf = sdsempty();
...

createClient함수내부에서는 client구조체를 할당 및 초기화를 진행하고 connSetReadHandler함수를 통해 클라이언트의 입력을 처리할 핸들러를 등록한다 이때 등록하는 핸들러는 readQueryFromClient함수이다.

// connection.h
/* Register a read handler, to be called when the connection is readable.
 * If NULL, the existing handler is removed.
 */
static inline int connSetReadHandler(connection *conn, ConnectionCallbackFunc func) {
    return conn->type->set_read_handler(conn, func);
}

set_read_handler함수는 함수 포인터 형식으로 되어있는데 이는 이전에 언급한 Connection 구조체의 CT_Socket이다. 좀 더 자세히 살펴보자.

// socket.c
// CT_Socket
.set_read_handler = connSocketSetReadHandler,
// socket.c
/* Register a read handler, to be called when the connection is readable.
 * If NULL, the existing handler is removed.
 */
static int connSocketSetReadHandler(connection *conn, ConnectionCallbackFunc func) {
    if (func == conn->read_handler) return C_OK;

    conn->read_handler = func;
    if (!conn->read_handler)
        aeDeleteFileEvent(server.el,conn->fd,AE_READABLE);
    else
        if (aeCreateFileEvent(server.el,conn->fd,
                    AE_READABLE,conn->type->ae_handler,conn) == AE_ERR) return C_ERR;
    return C_OK;
}

conn 구조체의 read_handler로 readQueryFromClient함수를 등록하고 aeCreateFileEvent함수를 통해 fd를등록하는데 EPOLLIN mask가 setup될 때 ae_handler함수를 호출 할 수 있게 한다.

ae_handler함수는 socket.c파일에 CT_Socket에 정의되어 있다.

// socket.c
static ConnectionType CT_Socket = {
  /* ae & accept & listen & error & address handler */
  .ae_handler = connSocketEventHandler,
}

connSocketEventHandler는 셋업된 flag가 EPOLLIN인지 EPOLLOUT인지 따라서 read_handler를 호출할 것인지 write_handler를 호출할것인지 결정해주는 함수이다.

ae_handler함수 등록은 aeCreateFileEvent를 통해서 epoll_ctl함수를 내부적으로 호출하여 등록하는데 이는 앞서 설명한것과 같기때문에 내용은 생략이다.

여기까지 내용이 epoll_wait api를 통해 관심받은 fd가 server socket fd일 때이다.

client fd일 때는 또 내용이 길어지기 때문에 여기까지 함수의 호출 루틴을 그림으로 표현하고 다음으로 넘어갈 예정이다.

그럼 이제 알림받은 파일 디스크립터가 server socket fd가 아닌 client socket fd일 때를 가정한다. 그렇다면 aeProcessEvent함수에서 EPOLLIN mask가 되어있다면 rfileProc함수 포인터를 호출한다. 이전에 connSocketEventHandler함수로 등록했던것이다.

// socket.c
// connSocketEventHandler()
/* Handle normal I/O flows */
if (!invert && call_read) {
    if (!callHandler(conn, conn->read_handler)) return;
}
/* Fire the writable event. */
if (call_write) {
    if (!callHandler(conn, conn->write_handler)) return;
}
/* If we have to invert the call, fire the readable event now
 * after the writable one. */
if (invert && call_read) {
    if (!callHandler(conn, conn->read_handler)) return;
}

이때 이전에 read_handler는 readQueryFromClient함수로 등록했었었다.

즉, 클라이언트의 데이터 입력처리가 오면 readQueryFromClient함수를 호출한다.

// networking.c
void readQueryFromClient(connection *conn) {
...
readlen = PROTO_IOBUF_LEN;
...
nread = connRead(c->conn, c->querybuf+qblen, readlen);
...
if (processInputBuffer(c) == C_ERR)
...
}

readQueryFromClient함수는 지정된 길이(readlen)만큼 connRead함수를 호출하여 클라이언트의 입력을 읽어들이고 processInputBuffer함수의 인자로 넣어 클라이언트의 입력을 처리한다.

// connection.h
static inline int connRead(connection *conn, void *buf, size_t buf_len) {
    int ret = conn->type->read(conn, buf, buf_len);
    return ret;
}

여기서 재밋는점이 read함수는 blocking이 아닌 non-blocking으로 되어있고 딱 한번만 호출한다. 만약 데이터읽기를 실패한다면 어떻게 할것인가

이는 추후 설명할 함수에서 클라이언트의 입력을 덜 받았을 때 해당 명령어를 실행하지 않고 클라이언트의 입력을 다 받았을 때만 커맨더를 처리하는 로직을 가진다.

즉, 아직 읽을 데이터가 남아있다면 Level-Trigger의 특징상 알림이 다시 발생하게 되고 해당 디스크립터에 대해 다시 read를 진행하게 된다.

즉, 이때 완전한 커맨드가 완성되고 명령어를 올바르게 수행할 수 있게 된다.

int processInputBuffer(client *c) {
...
    if (c->reqtype == PROTO_REQ_INLINE) {
        if (processInlineBuffer(c) != C_OK) break;
    } else if (c->reqtype == PROTO_REQ_MULTIBULK) {
        if (processMultibulkBuffer(c) != C_OK) break;
    } else {
        serverPanic("Unknown request type");
    }
    ...
    /* We are finally ready to execute the command. */
    if (processCommandAndResetClient(c) == C_ERR) {
        /* If the client is no longer valid, we avoid exiting this
         * loop and trimming the client buffer later. So we return
         * ASAP in that case. */
        return C_ERR;
    }
}

클라이언트가 보낸 데이터는 INLINE인가 MULTIBULK인가에 따라서 processInlineBuffer함수를 호출하느냐 processMultibulkBuffer함수를 호출하느냐에 달라진다. 해당 함수를 통해서 입력을 가공한다음 processCommandAndResetClient함수를 호출하여 커맨더를 실행한다.

만일 클라이언트의 입력이 덜 들어왔다면 processMultibulkBuffe함수에서 C_ERR를 반환하여 processCommandAndResetClient함수를 호출하지 않도록 한다. 그리고 추후 입력을 다시 받아서 완전하게 되었을 때 C_OK를 반환하여 processCommandAndResetClient함수를 호출하여 커맨드를 처리한다.

지금까지 클라이언트의 요청 처리 장면이다. 그림으로 표현하면 오른쪽 부분이 추가된 부분이다.

전체적인 프로세스

전체적인 이벤트루프의 구조는 아래와 같다.

저작자표시 비영리

'redis' 카테고리의 다른 글

Redis를 활용하여 유니크값 관리하기 - Lua Script  (0) 2023.07.11
'redis' Related Articles more
Comments
